手?jǐn)]前端 Grid 拖拽布局

當前位置：點晴教程→知識管理交流 →『技術文檔交流』

freeflydom

2024年8月15日 12:20 本文熱度 1103

最近有個需求需要實現自定義首頁布局，需要將屏幕按照 6 列 4 行進行等分成多個格子，然后將組件可拖拽對應格子進行渲染展示。

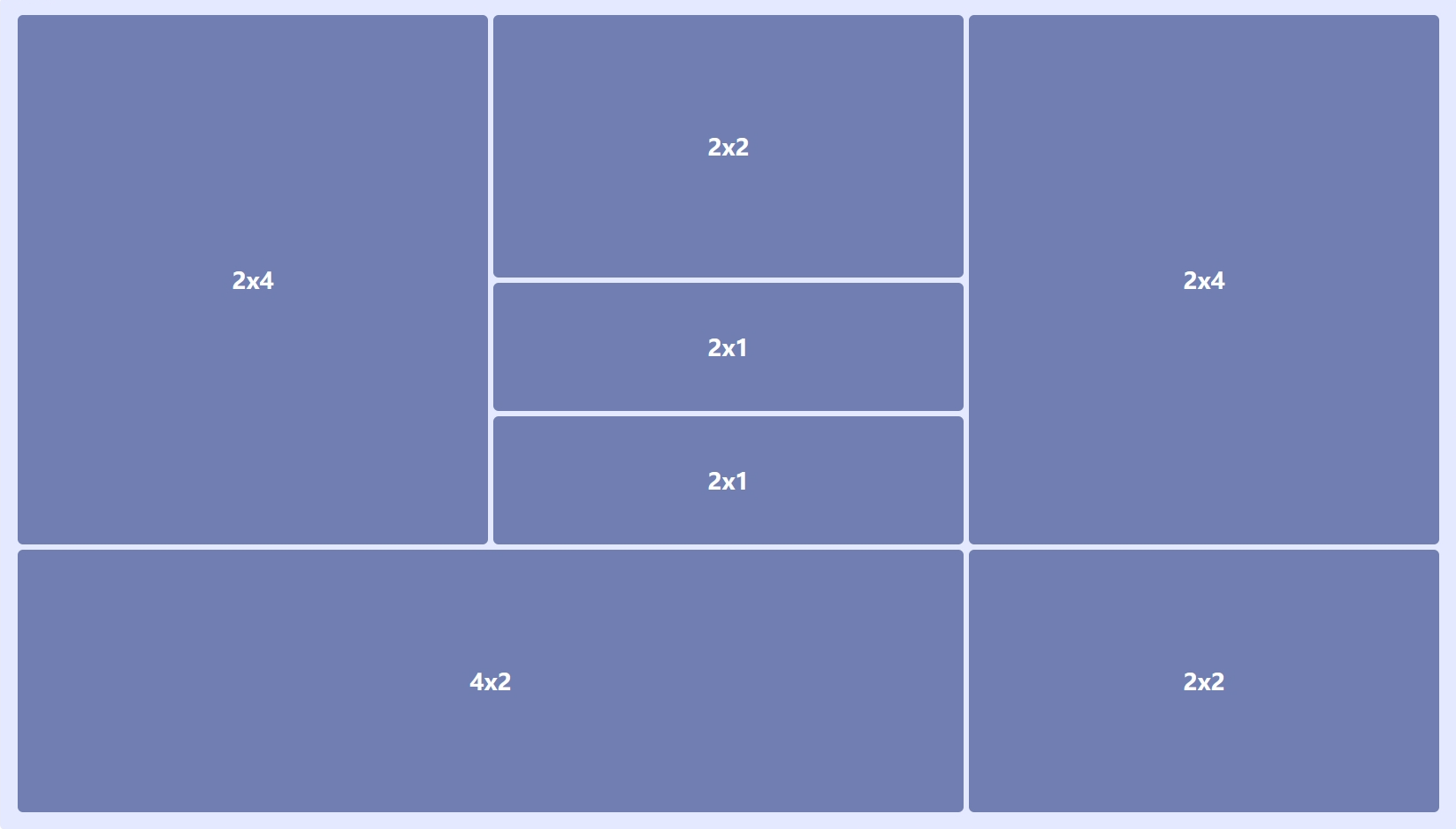

示例

對比一些已有的插件，發現想要實現產品的交互效果，沒有現成可用的。本身功能并不是太過復雜，于是決定自己基于 vue 手?jǐn)]一個簡易的 Grid 拖拽布局。

完整源碼在此，在線體驗

概況#

需要實現 Grid 拖拽布局，主要了解這兩個東西就行

拖放 API，關于拖放 API 介紹文章有很多，可以直接看 MDN 里拖放 API介紹，可以說很詳細了。
Grid 布局， Grid 布局與 Flex 布局很相似，但是 Grid 像是二維布局，F(xiàn)lex 則為一維布局，Grid 布局遠比 Flex 布局強大。MDN 關于網格布局介紹

需要實現主要包含：

組件物料欄拖拽到布局容器
布局容器 Grid 布局
放置時是否重疊判斷
拖拽時樣式
放置后樣式
容器內二次拖拽

拖放操作實現#

拖拽中主要使用到的事件如下

被拖拽元素事件：

事件	觸發時刻
dragstart	當用戶開始拖拽一個元素或選中的文本時觸發。
drag	當拖拽元素或選中的文本時觸發。
dragend	當拖拽操作結束時觸發

放置容器事件：

事件	觸發時刻
?dragenter	當拖拽元素或選中的文本到一個可釋放目標時觸發。
dragleave	當拖拽元素或選中的文本離開一個可釋放目標時觸發。
dragover	當元素或選中的文本被拖到一個可釋放目標上時觸發。
drop	當元素或選中的文本在可釋放目標上被釋放時觸發。

可拖拽元素#

讓一個元素能夠拖拽只需要給元素設置 draggable="true" 即可拖拽，拖拽事件 API 提供了 DataTransfer 對象，可以用于設置拖拽數據信息，但是僅僅只能 drop 事件中獲取到，但是我們需要在拖拽中就需要獲取到拖拽信息，用來顯示拖拽時樣式，所以需要我們自己存儲起來，以便讀取。

需要處理主要是，在拖拽時將將當前元素信息設置到 dragStore 中，結束時清空當前信息

<script setup>
  import { dragStore } from "./drag";


  const props = defineProps<{
    data: DragItem;
    groupName?: string;
  }>();


  const onDragstart = (e) => dragStore.set(props.groupName, { ...props.data });
  const onDragend = () => dragStore.remove(props.groupName);
</script>
<template>
  <div draggable="true" @dragstart="onDragstart" @dragend="onDragend"></div>
</template>

封裝一個存儲方法，然后通過配置相同 key ，可以在同時存在多個放置區域時候，區分開來。

class DragStore<T extends DragItemData> {
  moveItem = new Map<string, DragItemData>();


  set(key: string, data: T) {
    this.moveItem.set(key, data);
  }


  remove(key: string) {
    this.moveItem.delete(key);
  }


  get(key: string): undefined | DragItemData {
    return this.moveItem.get(key);
  }
}

可放置區域#

首先時需要告訴瀏覽器當前區域是可以放置的，只需要在元素監聽 dragenter、dragleave、dragover 事件即可，然后通過 preventDefault 來阻止瀏覽器默認行為。可以在這三個事件中處理判斷當前位置是否可以放置等等。

示例：

<script setup>
  // 進入放置目標
  const onDragenter = (e) => {
    e.preventDefault();
  };


  // 在目標中移動
  const onDragover = (e) => {
    e.preventDefault();
  };


  // 離開目標
  const onDragleave = (e) => {
    e.preventDefault();
  };
</script>
<template>
  <div @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)"></div>
</template>

上面的代碼已經可以讓，元素可以拖拽，然后當元素拖到可防止區域時候，可以看到鼠標樣式會變?yōu)榭煞胖脴邮搅恕?/p>

Grid 布局#

我們是需要進行 Grid 拖拽布局，所以先對上面放置容器進行改造，首先就是需要將容器進行格子劃分區域顯示。

計算 Grid 格子大小#

我這里直接使用了 @vueuse/core 的 useElementSize 的 hooks 去獲取容器元素大小變動，也可以自己通過 ResizeObserver 去監聽元素變動，然后根據設置列數、行數、間隔去計算單個格子大小。

import { useElementSize } from "@vueuse/core";


/**
 * 容器等分尺寸
 * @param {*} target 容器 HTML
 * @param {*} column 列數
 * @param {*} row 行數
 * @param {*} gap 間隔
 * @returns
 */
export const useBoxSize = (target: Ref<HTMLElement | undefined>, column: number, row: number, gap: number) => {
  const { width, height } = useElementSize(target);
  return computed(() => ({
    width: (width.value - (column - 1) * gap) / column,
    height: (height.value - (row - 1) * gap) / row,
  }));
};

設置 Grid 樣式#

根據列數和行數循環生成格子數，rowCount、columnCount為行數和列數。

<div class="drop-content__drop-container" @dragenter="onDragenter($event)" @dragover="onDragover($event)" @dragleave="onDragleave($event)" @drop="onDrop($event)">
  <template v-for="x in rowCount">
    <div class="bg-column" v-for="y in columnCount" :key="`${x}-${y}`"></div>
  </template>
</div>

設置 Grid 樣式，下面變量中 gap 為格子間隔，repeat 是 Grid 用來重復設置相同值的，grid-template-columns: repeat(2,100px) 等效于 grid-template-columns: 100px 100px。因為我們只需在容器里監聽拖拽放置事件，所以我們還需要將
所有的 bg-column 事件去掉，設置 pointer-events: none 即可。

.drop-content__drop-container {
  display: grid;
  row-gap: v-bind("gap+'px'");
  column-gap: v-bind("gap+'px'");
  grid-template-columns: repeat(v-bind("columnCount"), v-bind("boxSize.width+'px'"));
  grid-template-rows: repeat(v-bind("rowCount"), v-bind("boxSize.height+'px'"));
  .bg-column {
    background-color: #fff;
    border-radius: 6px;
    pointer-events: none;
  }
}

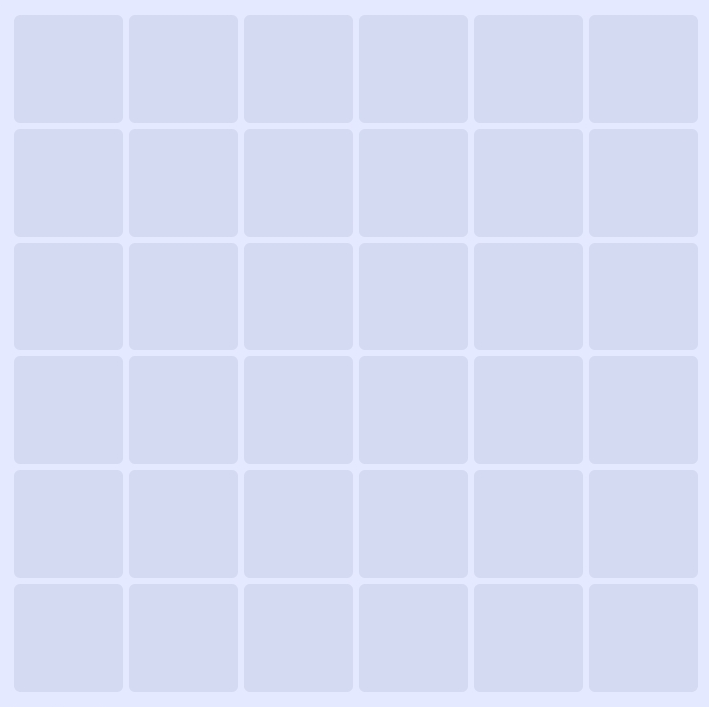

效果如下：

Grid 容器樣式

放置元素#

放置元素時我們需要先計算出元素在 Grid 位置信息等，這樣才知道元素應該放置那哪個地方。

拖拽位置計算#

當元素拖拽進容器中時，我們可以通過 offsetX、offsetY兩個數據獲取當前鼠標距離容器左上角位置距離，我們可以根據這兩個值計算出對應的在 Grid 中做坐標。

計算方式：

// 計算 x 坐標
const getX = (num) => parseInt(num / (boxSizeWidth + gap));
// 計算 y 坐標
const getY = (num) => parseInt(num / (boxSizeHeight + gap));

需要注意的是上面計算坐標是 0,0 開始的，而 Grid 是 1,1 開始的。

獲取拖拽信息#

我們在進入容器時，通過上面封裝 dragData 來獲取當前拖拽元素信息，獲取它尺寸信息等等。

// 拖拽中的元素
const current = reactive({
  show: <boolean>false,
  id: <undefined | number>undefined,
  column: <number>0, // 寬
  row: <number>0, // 高
  x: <number>0, // 列
  y: <number>0, // 行
});


// 進入放置目標
const onDragenter = (e) => {
  e.preventDefault();
  const dragData = dragStore.get(props.groupName);
  if (dragData) {
    current.column = dragData.column;
    current.row = dragData.row;
    current.x = getX(e.offsetX);
    current.y = getY(e.offsetY);
    current.show = true;
  }
};


// 在目標中移動
const onDragover = (e) => {
  e.preventDefault();
  const dragData = dragStore.get(props.groupName);
  if (dragData) {
    current.x = getX(e.offsetX);
    current.y = getY(e.offsetY);
  }
};


const onDragleave = (e) => {
  e.preventDefault();
  current.show = false;
  current.id = undefined;
};

在 drop 事件中，我們將當前拖拽元素存放起來，list 會存放每一次拖拽進來元素信息。

const list = ref([]);


// 放置在目標上
const onDrop = async (e) => {
  e.preventDefault();
  current.show = false;
  const item = dragStore.get(props.groupName);


  list.value.push({
    ...item,
    x: current.x,
    y: current.y,
    id: new Date().getTime(),
  });
};

計算碰撞#

在上面還需要計算當前拖拽的位置是否可以放置，需要處理是否包含在容器內，是否與其他已放置元素存在重疊等等。

計算是否在容器內#

這個是比較好計算的，只需要當前拖拽位置左上角坐標 >= 容器左上角的坐標，然后右下角的坐標 <= 容器的右下角的坐標，就是在容器內的。

代碼實現：

/**
 * 判斷是否在當前四邊形內
 * @param {*} p1 父容器
 * @param {*} p2
 *  對應是 左上角坐標 和 右下角坐標
 *  [0,0,1,1]  => 左上角坐標 0,0  右下角 1,1
 */
export const booleanWithin = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
  return p1[0] <= p2[0] && p1[1] <= p2[1] && p1[2] >= p2[2] && p1[3] >= p2[3];
};

計算是否與現有的相交#

兩個矩形相交情況有很多種，計算比較麻煩，但是我們可以計算他們不相交，然后在取反方式判斷是否相交。

不相交情況只有四種，假設有 p1、p2 連個矩形，它們不相交的情況只有四種：

p1 在 p2 左邊
p1 在 p2 右邊
p1 在 p2 上邊
p1 在 p2 下邊

代碼實現：

/**
 * 判斷是兩四邊形是否相交
 * @param {*} p1 父容器
 * @param {*} p2
 *  對應是 左上角坐標 和 右下角坐標
 *  [0,0,1,1]  => 左上角坐標 0,0  右下角 1,1
 */
export const booleanIntersects = (p1: [number, number, number, number], p2: [number, number, number, number]) => {
  return !(p1[2] <= p2[0] || p2[2] <= p1[0] || p1[3] <= p2[1] || p2[3] <= p1[1]);
};

在放置前判斷#

// 是否可以放置
const isPutDown = computed(() => {
  const currentXy = [current.x, current.y, current.x + current.column, current.y + current.row];
  return (
    booleanWithin([0, 0, columnCount.value, rowCount.value], currentXy) && //
    list.value.every((item) => item.id === current.id || !booleanIntersects([item.x, item.y, item.x + item.column, item.y + item.row], currentXy))
  );
});

拖拽時樣式#

上處理了基本拖放數據處理邏輯，為了更好的交互，我們可以在拖拽中顯示元素預占位信息，更加直觀的顯示元素占位大小，類似這樣：

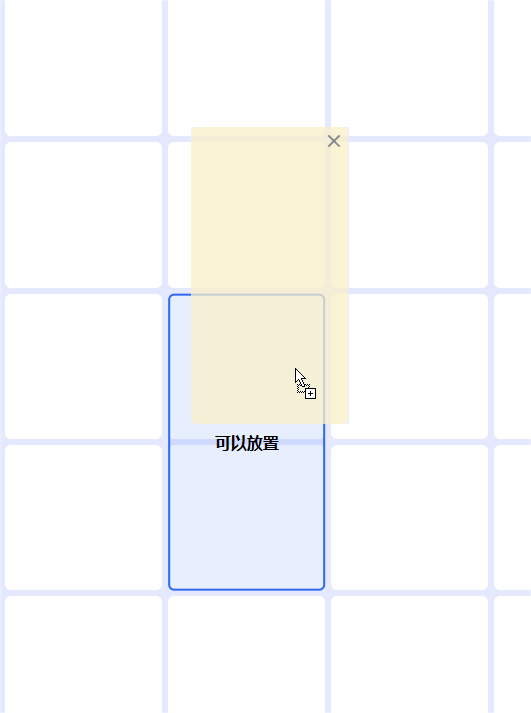

可放置示例

我們可以根據上面 current 中信息去計算大小信息，還可以根據 isPutDown 去判斷當前位置是否可以放置，用來顯示不同交互效果。

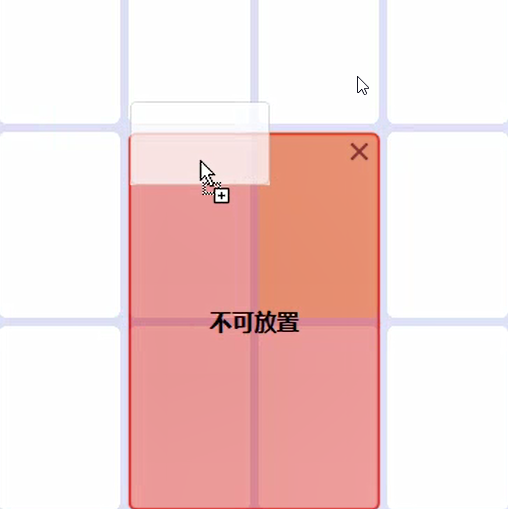

不可放置示例

可以直接通過 Grid 的 grid-area 屬性，快速計算出放置位置信息，應為我們上面計算的 x 、y 是從 0 開始的，所以這里需要 +1。

grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`

預覽容器#

在元素放置后，我們還需要根據 list 中數據，生成元素占位樣式處理，我們可以拖拽容器上層在放置一個容器，專門用來顯示放置后的樣式，也是可以直接使用 Grid 布局去處理。

預覽樣式#

樣式基本上和 drop-container 樣式抱持一致即可，需要注意的時需要為預覽容器設置 pointer-events: none，避免遮擋了 drop-container 事件監聽。

.drop-content__preview,
.drop-content__drop-container {
  // ...
}

每個元素位置信息計算方式，基本和拖拽時樣式計算方式一致，直接通過 grid-area 去布局就可以了。

grid-area: `${y + 1} / ${x + 1} / ${y + row + 1}/ ${ x + column + 1 }`

示例

二次拖拽#

當元素拖拽進來后，我們還需要對放置的元素支持繼續拖拽。因為上面我們將預覽事件通過 pointer-events 去除了，所以我們需要給每個子元素都加上去。然后給子元素添加 draggable="true"，然后處理拖拽事件，基本上和上面處理方式一樣，在 dragstart、dragend 處理拖拽元素信息。

然后我們還需在 onDrop 進行一番修改，如果是二次拖拽時只需要修改坐標信息，修改原 onDrop 處理方式：

if (item.id) {
  item.x = current.x;
  item.y = current.y;
} else {
  list.value.push({
    ...item,
    x: current.x,
    y: current.y,
    id: new Date().getTime(),
  });
}

位置偏移優化#

當你對元素二次拖拽時，會發現元素會存在偏移問。比如你放置了一個 1x2 元素后，當你從下面拖拽，你會發現拖拽中的占位樣式和你拖拽元素位置存在偏差。

效果如下圖

示例

出現這情況應為上面我們時根據鼠標位置為左上角進行計算的，所以會存在這種偏差問題，我們可在拖拽前計算出偏移量來校正位置。

我們可以在二次拖拽時，獲取到鼠標在當前元素內位置信息、

const onDragstart = (e) => {
  const data = props.data;
  data.offsetX = e.offsetX;
  data.offsetY = e.offsetY;
  dragStore.set(props.groupName, data);
};

在 drop-container 內計算 x、y 值時候減去偏移量，對 onDragenter、onDragover 進行如下調整修改

current.x = getX(e.offsetX) - getX(dragData?.offsetX ?? 0);
current.y = getY(e.offsetY) - getY(dragData?.offsetY ?? 0);

拖拽元素優化#

因為上面我們將預覽元素添加了 pointer-events: all，所以在我們拖拽到現有元素上時，會擋住 drop-container 事件的觸發，在二次拖拽時，比如將一個 2x2 元素我們需要往下移動一格時，會發現也會被自己擋住。

預覽元素遮擋問題，可以在拖拽時將其他元素都設置為 none，二次拖拽時要做自己設置為 all 否則會無法拖拽

:style="{ pointerEvents: current.show && item.id !== current.id ? 'none' : 'all' }"`

二次拖拽時自己位置遮擋問題
我們可以在拖拽時增加標識，將自己通過 transform 移除到多拽容器外去

moveing.value
  ? {
      opacity: 0,
      transform: `translate(-999999999px, -9999999999px)`,
    }
  : {};

結語#

到目前為止基本上的 Grid 拖拽布局大致實現了，已經滿足基本業務需求了，當然有需要朋友還可以在上面增加支持拖拉調整大小、碰撞后自動調整位置等等。
